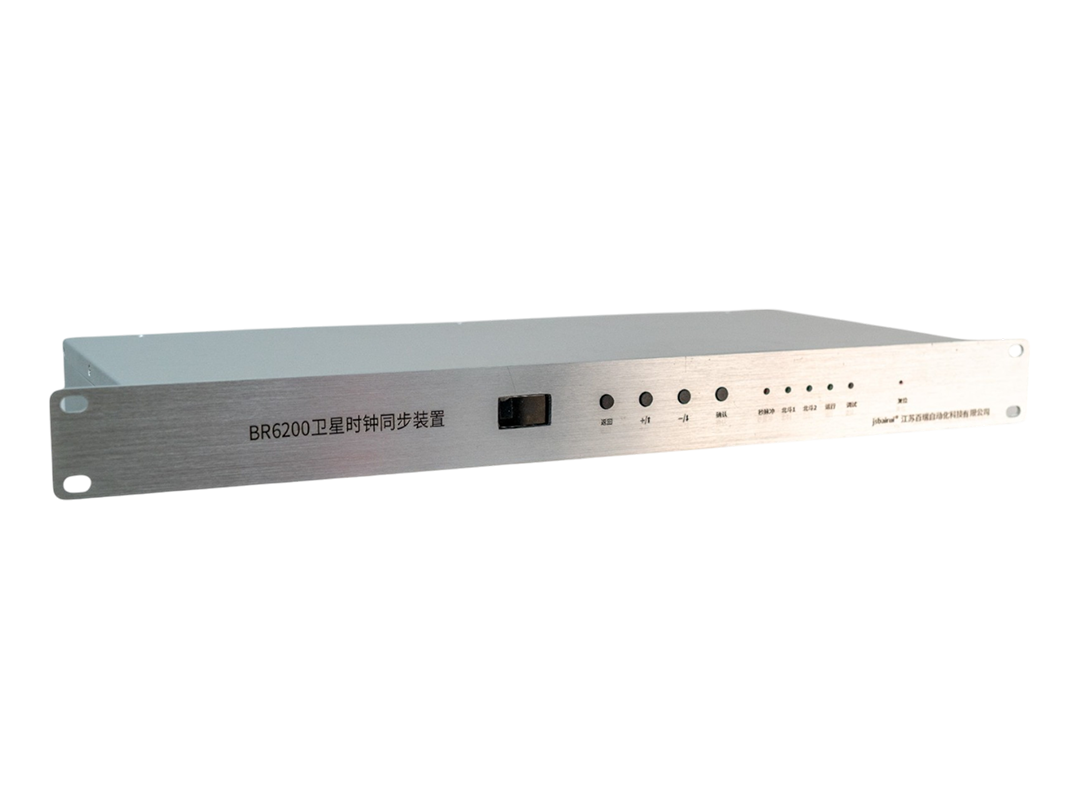

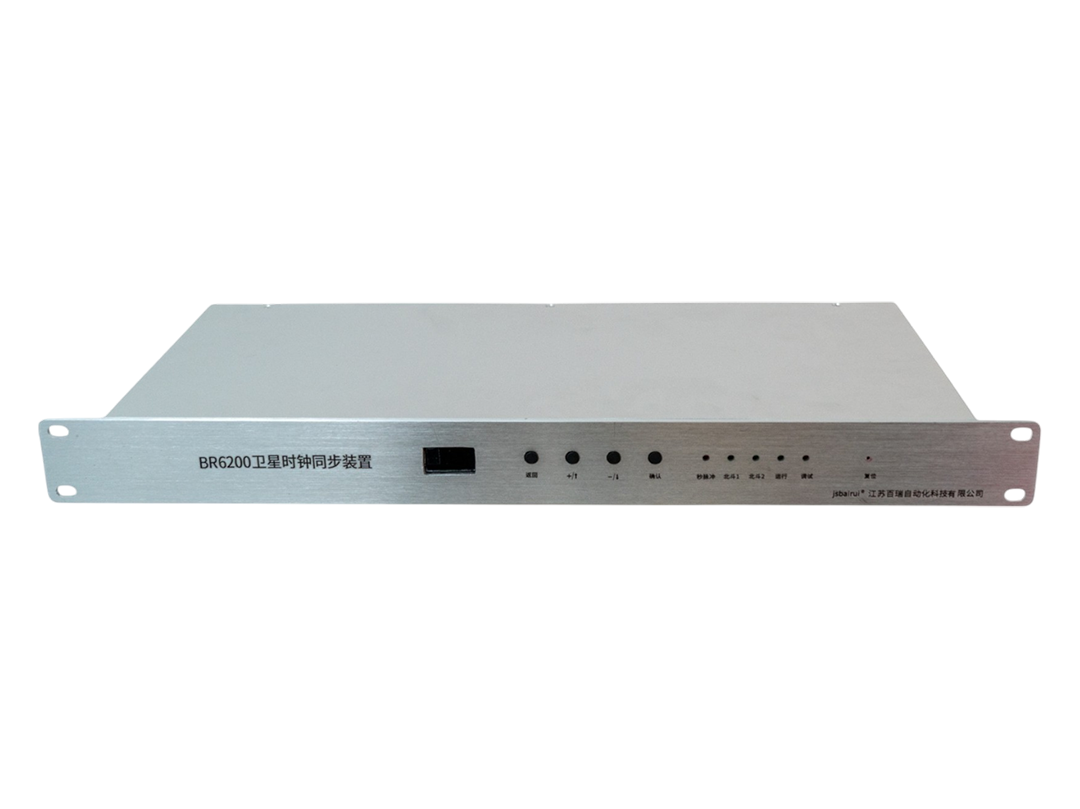

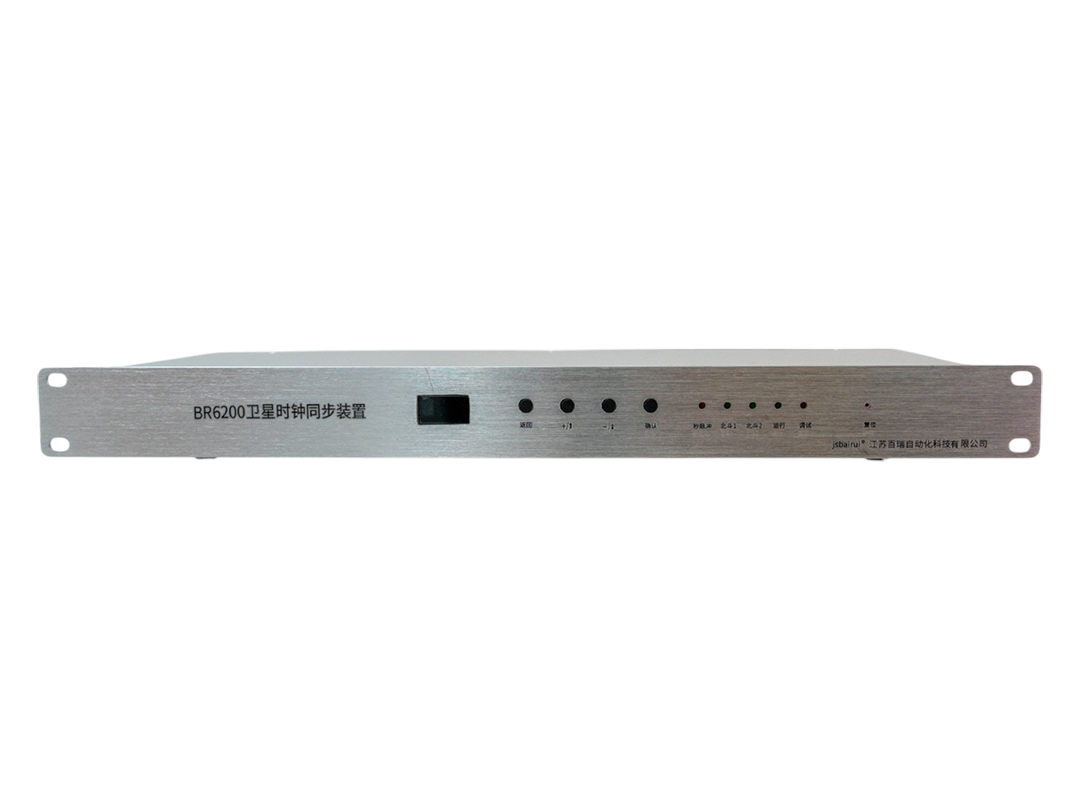

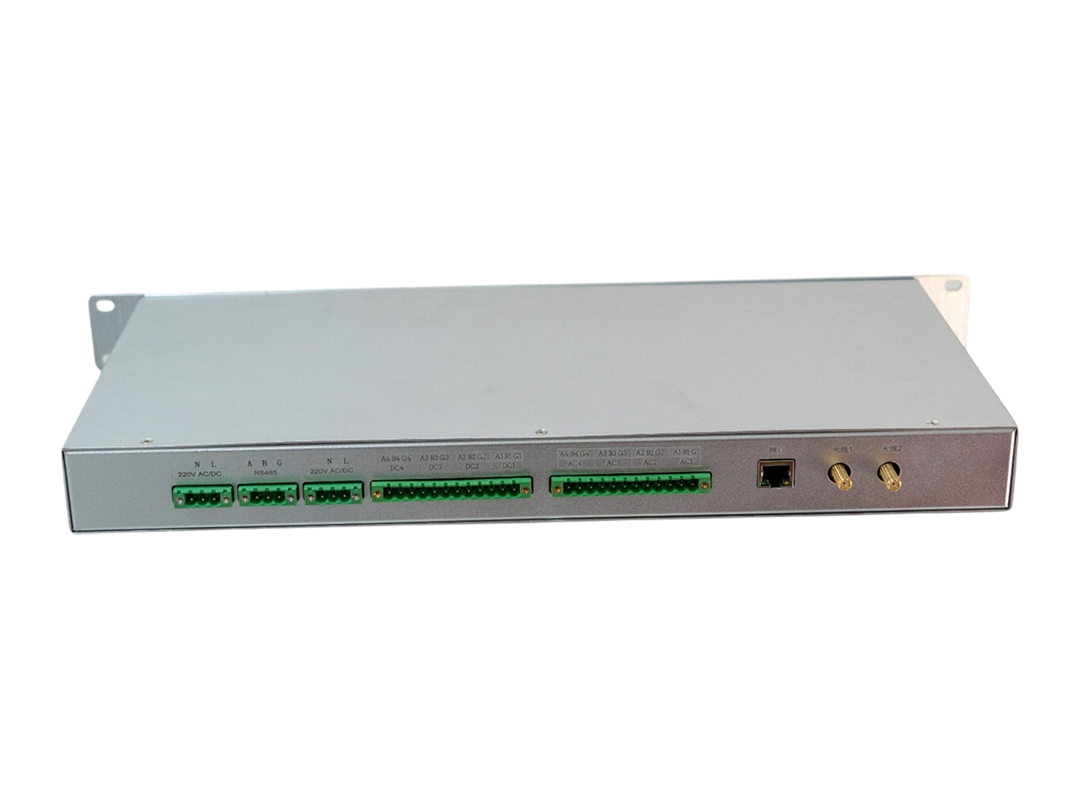

BR6200卫星时钟同步装置是基于单一功能的接口模块设计的，配合标准机箱能组合出多种类型的授时装置。卫星同步时钟系统由卫星同步主钟、授时信号扩展箱及时间信号传输通道组成。授时信号具备 TTL、空接点、IRIG-B（AC）、RS485 差分、RS232 串口、光纤、网络等方式输出。卫星同步时钟系统根据组成方式，可分为单钟模式、子钟模式、多钟冗余模式、子母钟模式、扩展箱模式等。
一、主控模块
1.1 GPS卫星接收模块
接收载波频率：1575.42MHz
接收灵敏度：捕获﹤-130dBm
跟踪﹤-133dBm
同时跟踪：装置冷起动时，不少于 4 颗卫星
装置热起动时，不少于 1 颗卫星
可同时跟踪 8-12 颗 GPS 卫星
捕获时间：装置冷起动时，﹤29S
装置热起动时，﹤1S
前沿准确度：信号锁定状态：UTC±50nS
全站所有最终出口：﹤50nS (1PPS 相对于 UTC 时间)
1.2 北斗卫星收发模块
接收载波频率：2491.75MHz，发射：1615.68 MHz
接收灵敏度：-127.6dBmW
捕获时间：冷启动首捕时间 < 2s，失锁重捕时间 < 1s，自动定位时间 < 3 min，自动授时
授时精度：时间 < 3 min
信号锁定状态：UTC±20nS（双向），UTC±100nS（单向）
全站所有最终出口：﹤50nS (1PPS 相对于 UTC 时间)
1.3 守时模块
授时精度：信号锁定状态：UTC±50nS
全站所有最终出口：﹤50nS(1PPS 相对于 UTC 时间)
二、输出模块
1.1 光纤输出
上沿时间： <35ns
时间准确度：UTC±0.5μS（时码前沿相对于 PPS）
码元准度：±1μS（最终出口）
报文格式：见附录
输出接口：多模，ST 接口；单模，SC 接口
输出类型：PPS、PPM、PPH、IRIG-B 时码、报文、系统状态等
1.2 TTL输出
准时沿：上升沿，上升时间≤10nS
下降沿，下降时间≤10nS
时间准确度：上升沿，≤1μs（最终出口）
下降沿，≤1μs（最终出口）
脉冲宽度：1mS-999mS 可设置
输出方式：光隔离+电源隔离，TTL 电平有源输出
输出负载：50Ω/600Ω
输出接口：BNC 同轴输出
输出类型：PPS、PPM、PPH、IRIG-B 时码等
1.3 空接点输出
准时沿：上升沿，上升时间≤100nS
下降沿，下降时间≤100nS
时间准确度：上升沿，≤2μs（最终出口）
下降沿，≤2μs（最终出口）
脉冲宽度：2mS－1000mS 可设置
输出方式：固态继电器，空接点输出
输出负载：DC300V，3A；DC110V，3A
输出接口：凤凰端子
输出类型：PPS、PPM、PPH、IRIG-B 时码、定时、状态等
1.4 IRIB-B（AC）输出
时间准确度：准时幅度变化点（斜率变化）≤5μS（最终出口）
调制方式：ASK(1：3)，调制比 2：1－6：1 连续可调
调制频率：1kHz
输出波形峰峰值：ASK(1V－10V)，可设置
相位误差：<0.1 度
输出方式：变压器隔离
输出负载：50Ω/600Ω
输出接口：BNC 同轴输出
输出类型：IRIG-B（AC）时码
1.5 RS485 差分输出
上沿时间：70%VCC，<35ns
时间准确度：UTC±0.5μS（时码前沿相对于 PPS）
码元准度：±1μS（最终出口）
电气特性：符合 EIA/485（CCITT 建议 V.28）
符合 GB-11014-90（CCITT 建议 V.11）
报文格式：见附录
通讯速率：300－115200bps，可设定
输出方式：光隔离+电源隔离
输出接口：凤凰端子
9 针 D 型公插座
输出类型：PPS、PPM、PPH、IRIG-B 时码、报文、系统状态等
1.6 RS232 串口输出
上沿时间：70%VCC，<35ns
时间准确度：UTC±0.5μS（时码前沿相对于 PPS）
码元准度：±1μS（最终出口）
电气特性：GB/T6107-2000（CCITT 建议 V.28）
报文格式：见附录
通讯速率：300－115200bps，可设定
输出方式：光隔离+电源隔离
输出接口：9 针 D 型公插座；凤凰端子
输出类型：PPS、PPM、PPH、IRIG-B 时码、报文、系统状态等
1.7 RJ45 网络输出
时间准确度：广域网，100mS－1000mS
城域网，10mS－100mS
局域网，200μS－10mS
输出接口：RJ45 物理连接器
网络类型：以太网 10/100M 自适应
输出类型：NTP、SNTP、UDP/IP、TCP/IP、系统状态等
三、特需模块
1.1 频率测量
周波精度：2/1000000（四位小数）
电压范围：40V－400V
频率范围：45Hz－65Hz
响应时间：<1S
1.2 数据存储
接口类型：SD 卡
存储容量：256MB、512MB
数据格式：FAT16
数据类型：存储周波、电钟历史值、运行记录等
1.3 状态输出
输出方式：固态继电器，空接点输出
输出负载：DC300V，3A
输出接口：凤凰端子
输出内容：电源中断、基准消失、自检出错等
1.4 定位功能
定位时间：重新捕获，<2sec
自动搜索，90sec
水平精度：单点定位误差﹤15m
垂直精度：海拔误差﹤150m
磁场异动指数：﹤0.1
输出信息：经度、纬度、高度等
模块化结构，实现卫星时钟的通用化、标准化，以及接口资源的合理配置。
所有模块支持热插拔，以及自动侦测，方便系统在线维护，保证授时系统连续可靠工作。
适应更多的组网方式,互备方式、主从方式等。
灵活多变的组网模式。适用于双钟或多钟互备、子母钟等等方式。
系统运行状态输出，多种方式接入全网同步时钟监控系统。
同步测量，进一步提高了频率测量精度和一致性，精度达到 2/1000000（四位小数）。
应用高性能器件，及独特的软处理方式，提供高精度的硬对时信号。配合先进的秒脉冲补偿处理，可以保证全站所有最终出口的秒脉冲前沿准度＜1μS。
提供高精度时钟守时，在时钟源断开时保证守时精度优于 ≤2us/天。
灵活多变的扩展方式。可通过光纤、网络、RS485 差分、RS232 串口、接点、TTL等多种方式对授时信号进行扩展。
多卫星系统接入，以及不同系统间的无缝切换，保证了授时系统的安全性及可靠性。目前支持接入 GPS、北斗。
采用 LED 显示屏，具有高亮度、广视角、耐环境、长寿命等优点。
使用上端设置软件，更方便输出配置、参数保存。
通用数据存储卡，记录时钟系统运行信息。
机架式结构，19 英寸标准机箱，安装使用方便。
BR6200卫星时钟同步装置是我公司根据电力系统现在的需要及将来的发展要求基础上，自主开发的具有国内先进水平的授时产品。YJD-2000 卫星同步时钟结合美国 GPS、中国北斗、俄罗斯格罗娜丝等技术特点并考虑了各种涉及国家安全的关联因素，实现了输入多源头(GPS、北斗、格罗娜丝、高精度守时、IRIG-B 码基准等)、输出多制式（TTL、空接点、IRIG-B、差分、串口、网络、光纤等）、满足多设备(系统输出可以任意扩展，可以满足任何规模、任何方式的时间信号需求)的要求，可为电力、煤炭、轨道交通、石油化工、航道水运、邮电电信及相关领域的系统中需要接收时钟同步信号的装置及系统提供高精度、高稳定、高安全，高可靠的时间基准信号。
具备功能
1. 授时功能：
秒(分，时)脉冲授时：包含 TTL、空接点、RS485、RS232、光纤等输出方式。
IRIG-B 时码授时：包含 TTL、交流调制、RS485 差分、RS232 串口、光纤等输出方式。
报文授时：包含 RS485 差分、RS232 串口、光纤、网络等输出方式。
网络协议授时：依照 NTP、SNTP、TCP 等标准网络时间同步协议输出。包含 RS485 差分、RS232 串口、光纤、网络等输出方式。
网络协议授时：依照 NTP、SNTP、TCP 等标准网络时间同步协议输出。
2. 测频功能
电网频率测量
频率越限
3. 电钟功能
电钟时间
电钟时差
4. 定时、闹钟功能
提供状态节点等输出。
5. 数据存储功能
用于存储周波、电钟历史值、运行记录等。
6. 其它附属功能
系统运行状态多方式输出。
定位功能等。
