大屏幕点阵液晶中文显示，操作简单方便，界面信息量大；

      测量电力网络的U、I、P、Q、S、PF、Hz 等全部电量参数；

      提供开关量输入功能；

      提供继电器（250V/3A ）的开关量输出功能：可用于各种场所下的越限报警指示，保护控制输出功能；

      通讯接口，工业标准MODBUS通讯协议；

      实时显示电压、电流波形，观察电网实时情况，可实现电压、电流的相序判断，断相检测等功能；

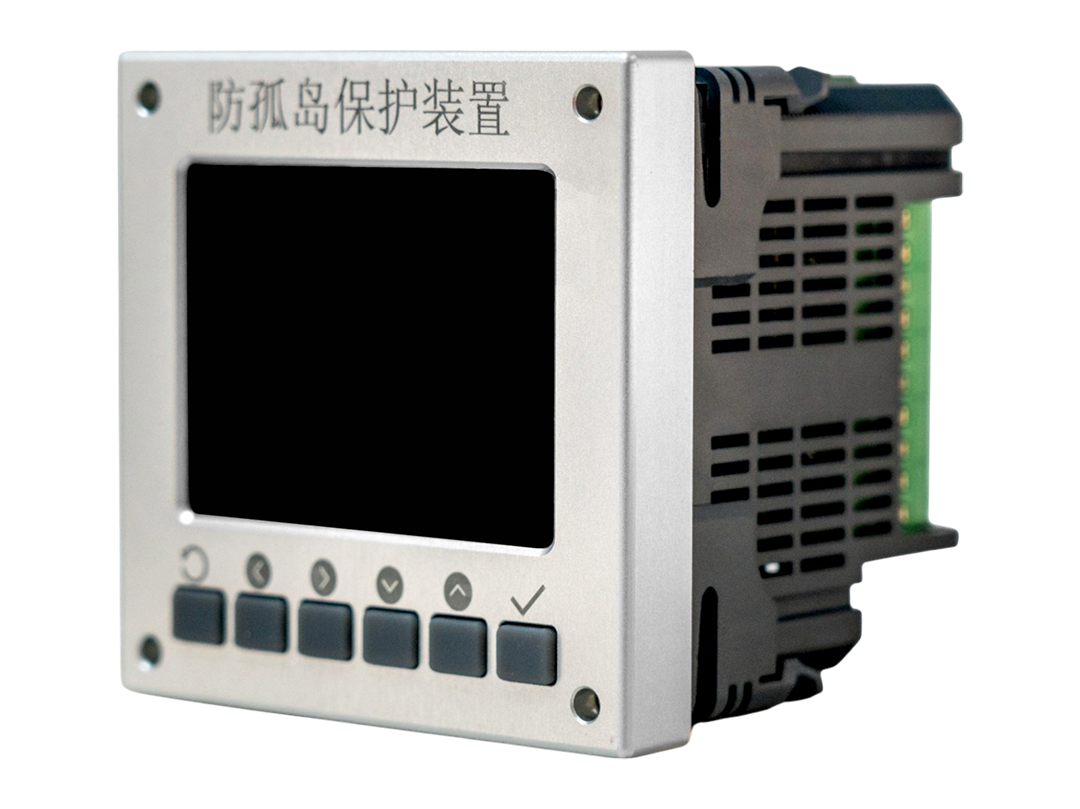

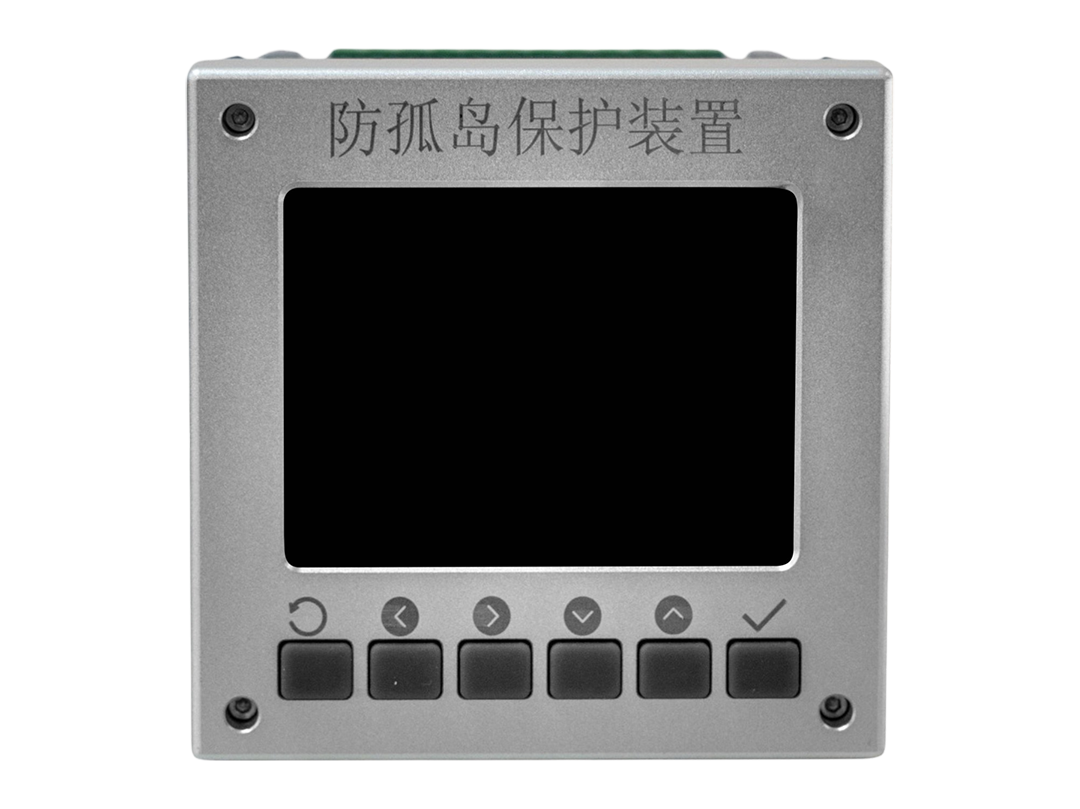

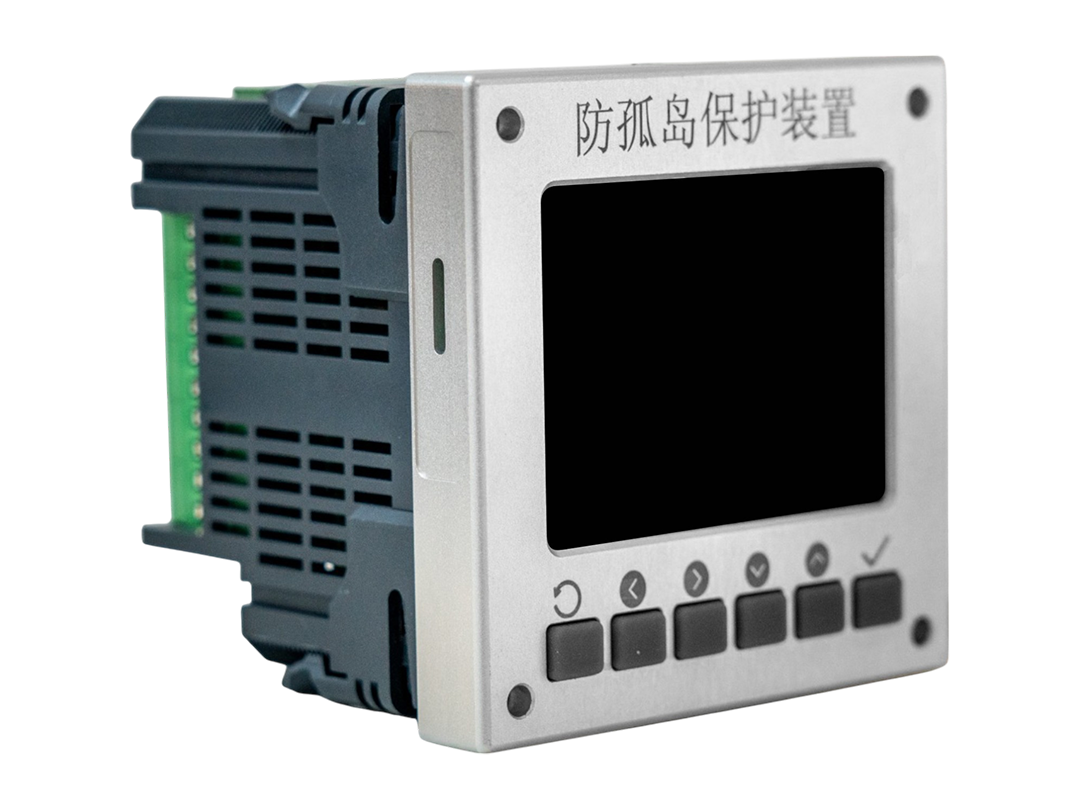

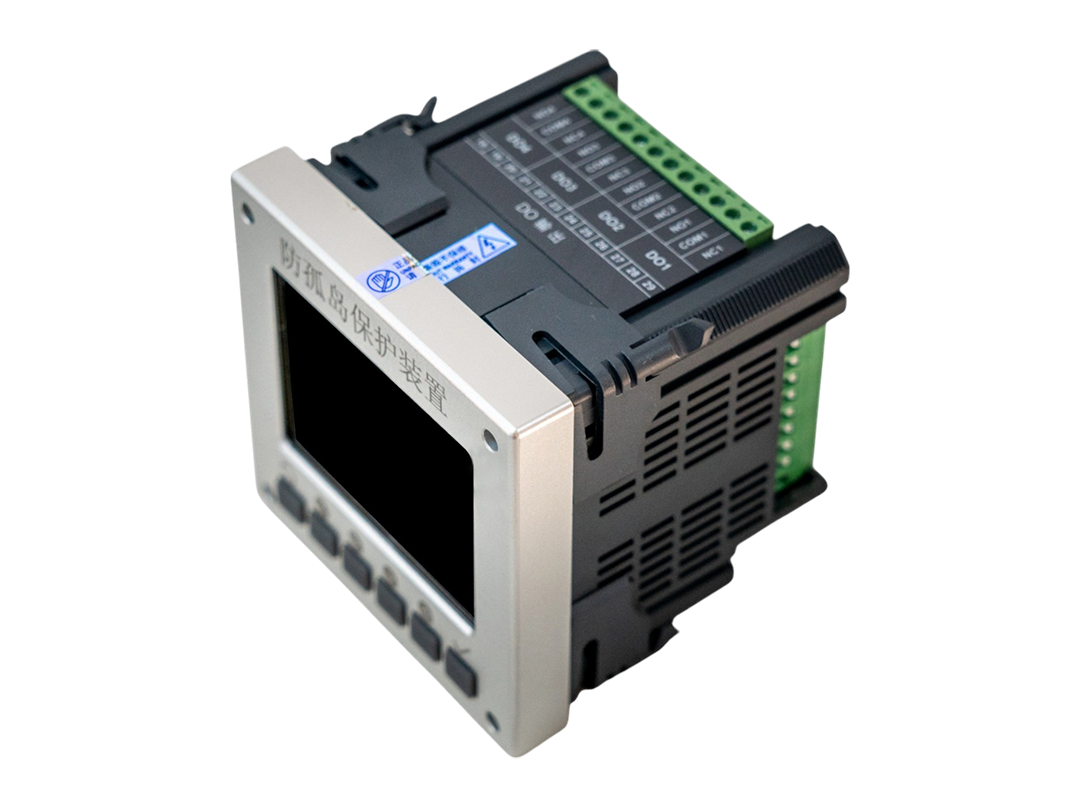

      BR812F防孤岛保护装置是用数字处理测量集成电路和微处理器组成的测量机构，同高清晰大屏幕LCD彩屏组成功能强大，显示清楚，体积小巧的智能型仪表。是一种用于电力质量监测的理想设备。该仪表具有对电网中电流、电压、有功功率、无功功率、视在功率、电能、功率因数、频率、遥信量（开关）等参数进行同时测量的功能，并具有4路继电器报警输出以及8 路继电器信号输入。

      适用于变压器、发电机组、电容器组、开关柜和电动机等的分布式检测，电力电网、自动化控制系统的现场监测显示。也可应用于工厂自动化和建筑物自动化。它能高精度测量三相电网中的所有常用电量参数，可方便地应用于各种量程的交流开关和工业供电分布式测控系统的测量和数据记录。仪表的 RS485 通讯接口可同 PC 机或工控机连接，通过中央通讯主控显示软件，就可建立一套监控系统。

      该表具有很高的性价比，可以直接取代常规测量指示仪表、电能计量表、谐波测量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，该仪表可以应用于各种控制系统，能源管理系统，变电站自动化，配电网自动化，小区电力监控，工业自动化，智能建筑，智能配电盘，开关柜中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数的特点。能够完成业界不同PLC， 工业控制计算机通信软件的组网。

工作电源

额定值：AC/DC 80～240V

允许偏差：－20％～＋15％；

功率消耗：不大于15W；

交流电流输入

输入方式：电流互感器输入；

额定值In：5A；

测量范围：0～2In；

功率消耗：不大于0.5VA/路；

过载能力：2In连续工作，40In允许1s。

交流电压输入

输入方式：2mA电压互感器输入；

额定值Un：57.7V/100V或220V；

测量范围：0～10Un；

功率消耗：不大于0.5VA/路；

过载能力：2Un连续工作，2.4 Un 允许1s。

开关量输入

工作电压：DC5V；

输入方式：干接点；

注：可定制湿接点

开关量输出

额定电压：AC250V DC30V

额定电流：AC3A  DC3A

输出方式：4路常开触点，4路常闭触点

通讯接口

RS-485接口；

接口速率：2400～9600bps(推荐使用2400bps)；

支持MODBUS标准。

环境

正常工作温度：-10℃～+70℃；

极限工作温度：-20℃～+80℃；

相对湿度：5％～95％；

大气压力：86kPa～106kPa；

海拔：可达4000 米；

防护等级：IP50。
